肛肠疾病早筛的核心难点，在于直肠、乙状结肠下段黏膜微小病灶辨识度不足。传统指诊仅能探查距肛缘 10 厘米以内区域，钡剂灌肠存在辐射、微小息肉漏诊率高的短板；常规标清内镜受感光、光路、信号传输限制，黏膜微血管、早期糜烂、微小腺瘤的细节呈现存在明显缺陷。高清电子直乙肠镜融合精密光学、微型光电传感、数字图像处理、冷光传导多学科技术，形成一套闭环式腔内成像体系，可完整覆盖肛管至乙状结肠远端 25 厘米左右肠段，依靠底层物理与电子原理实现黏膜纹理、微血管网络的无损高清复现，现已成为基层肛肠筛查、门诊微创术前评估的主流设备。本文从整机分层构架切入，逐层拆解光学照明、前端成像、信号传输、后端处理四大模块的科学逻辑，厘清高清成像的底层技术支撑。

一、整机分层式技术构架

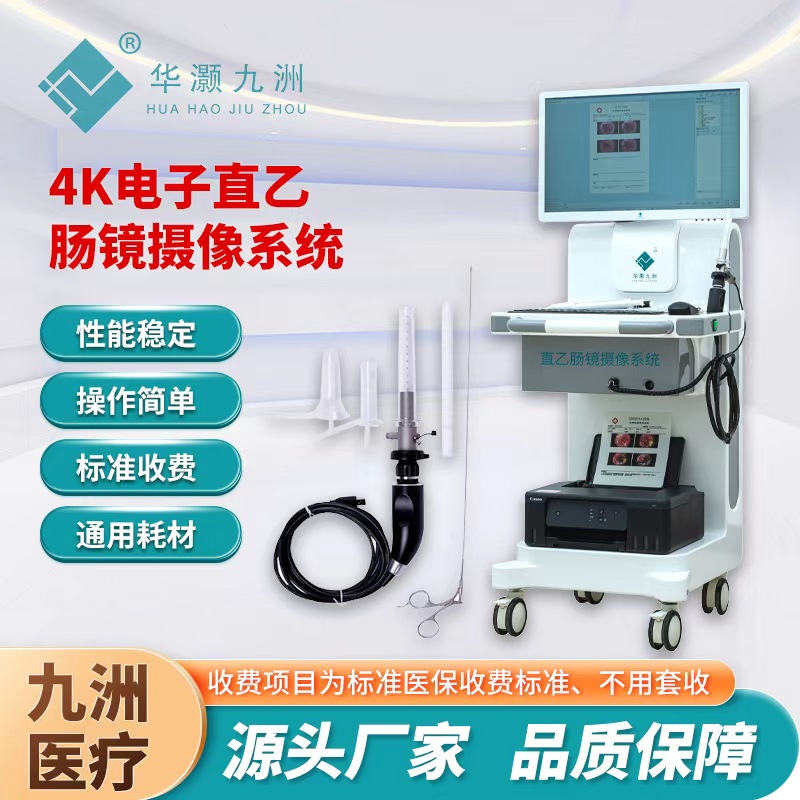

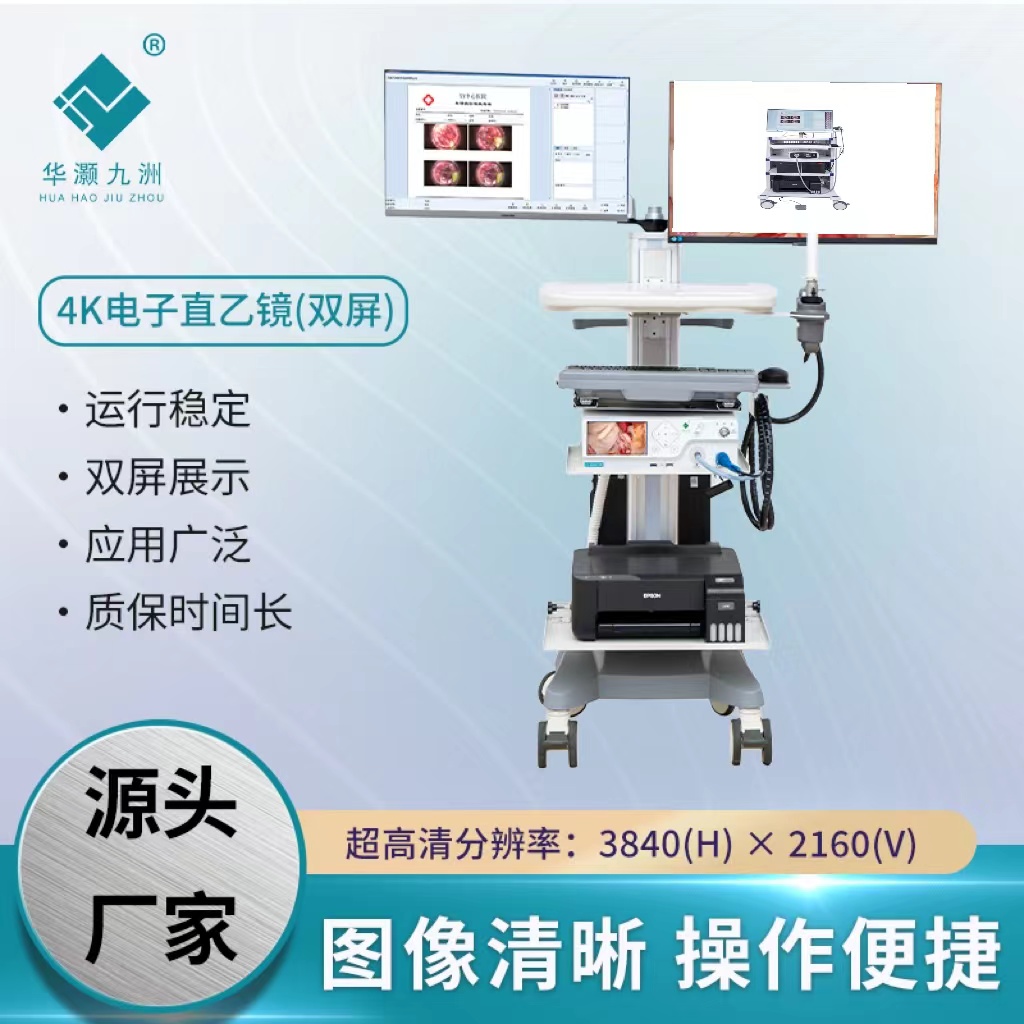

整套高清电子直乙肠镜并非单一器械，而是由腔内插入成像单元、冷光导光单元、高清摄像处理主机、显示存储工作站四大独立子系统串联协同构成，各模块分工明确、信号单向闭环流转，硬件分层设计兼顾临床操作轻便性与成像稳定性。

前端插入成像单元：设备直接进入人体的核心执行部件，包含操作手柄、硬质 / 半柔性镜身、内镜先端模组；内置传光束、微型物镜组、高清光电传感器、水气通道、器械操作通道，承担光线导入、黏膜光学采集、冲洗视野、活检器械通路多重功能。镜身长度匹配直乙解剖生理长度，外径做微创化收窄处理，降低插入摩擦不适感。

冷光导光单元：独立光源主机搭配石英光纤传光束，负责为封闭肠腔提供均匀、无热损伤的广谱照明，是成像的基础光源供给层，通过接头与内镜手柄快速插拔对接。

高清摄像处理主机：整套设备的信号运算中枢，集成模数转换芯片、实时图像运算模块、窄带光谱滤波电路、信号稳定传输模块，接收前端传感器原始光电信号，完成降噪、色彩校正、边缘增强、光谱拆分等数字化优化，输出标准化高清视频流。

显示存储工作站：医用专业高清显示器、工控主机、脚踏采集开关配套病案软件，负责实时图像可视化、病灶截图、全程录像、影像测量与病历归档，完成诊断数据输出与留存。

四大模块依靠专用医用信号线缆、光纤束完成物理连接，光路独立于电信号传输通道，避免光、电信号互相干扰造成画面噪点、色彩偏移，这一分离式构架是高清画面稳定输出的基础设计逻辑。

二、冷光照明系统光学科学原理

肠腔属于密闭无自然光腔道，黏膜成像的先决条件是均匀、低热量、高显色性的腔内照明，普通白炽灯、卤素灯存在热辐射，长时间照射易造成黏膜充血灼伤，因此高清直乙肠镜统一采用冷光源光纤传导照明方案，核心依托全反射光学原理工作。

（一）冷光源发光基础

主流设备采用大功率宽光谱 LED 或短弧氙灯作为发光源，光源内部增设多层红外截止滤光片，过滤光线中全部红外热辐射波段，仅保留 400nm 至 700nm 可见光光谱，从源头消除热效应，即便长时间近距离照射肠壁，也不会改变黏膜原有充血状态，避免炎症假象干扰诊断判断。光源输出亮度具备分级可调电路，匹配不同肠腔宽窄、黏液遮挡场景，亮度调节区间覆盖暗视野细微观察与大范围全景扫描两种临床需求。

（二）石英光纤全反射导光机制

光源产生的可见光进入由上万根高纯石英玻璃丝组成的传光束，单根光纤分为高折射率纤芯与低折射率包层两层结构。光线以大于临界角的入射角度射入纤芯后，在芯层与包层界面持续发生全反射，无光线向外散射损耗，整束光纤将光源光线无衰减传导至内镜先端。 传统玻璃纤维透光损耗大，高清设备选用低羟基石英光纤，减少光谱吸收，红、绿、蓝三原色光传导均衡，保障黏膜红色调真实还原；光纤末端搭配匀光透镜组，将点状光源转化为 140° 广角均匀面光源，消除肠壁局部过曝、阴影盲区，实现全视野亮度统一，解决褶皱处病灶因光影遮挡漏检的问题。

（三）窄带光谱分光成像辅助原理

高清机型标配 NBI 窄带成像分光模块，属于冷光源系统拓展光学功能。模块内部增设可电控切换的窄带滤光片，过滤白光中广谱混合光线，仅保留 415nm 蓝光与 540nm 绿光两组波段输出：蓝光穿透深度仅数十微米，专门凸显黏膜表层细微毛细血管；绿光可抵达黏膜下层，呈现深层血管网络结构。两种单色光被肠壁血红蛋白选择性吸收，血管区域成像暗化、黏膜上皮高亮，微小异型增生、早期癌变特征性扭曲微血管可直观显现，无需化学染色即可完成病灶良恶性初筛，该功能依靠光谱选择性吸收光学规律实现。

三、内镜先端高清成像传感核心原理

内镜最前端的微型成像模组是整套设备的 “光学眼睛”，也是实现高清分辨率的关键载体，由多层精密医用物镜、CMOS/CCD 面阵光电传感器、微型驱动电路三层结构组成，完整完成 “光学成像 — 光电转换” 全过程。

（一）微型物镜组光学成像逻辑

光线经光纤照亮肠黏膜后，组织反射光逆向进入内镜前端物镜系统。物镜采用多片非球面医用光学玻璃镜片组合设计，校正球面像差、色差与畸变，适配 2mm 至 100mm 宽景深区间，近距离观察微小息肉、远距离扫描整段直肠均能保持画面清晰。 物镜成像平面精准贴合后方光电传感器感光靶面，将肠壁实景等比例缩小投射至感光芯片，140° 广角视野设计匹配肠道弧形生理结构，规避传统窄视野内镜需要反复旋转镜身观察的弊端；镜头表层镀多层防污、防雾光学膜，抑制肠液、黏液附着形成反光光斑，减少画面模糊失真。

（二）光电转换物理机制（CMOS 高清传感体系）

当前主流高清直乙肠镜统一搭载微型大靶面 CMOS 图像传感器，替代老旧低像素 CCD 元件，核心依靠半导体光电效应完成光信号向电信号转化。 传感器靶面由数百万独立微型光电二极管像素单元阵列排布构成，每一个像素单元对应一组信号放大、读取电路。黏膜反射的光子撞击光电二极管后，半导体材料内部释放光生载流子，光强越高，积累电信号电荷量越大；电路逐行读取每个像素电荷数值，将连续光强弱变化转化为离散模拟电信号，完整记录黏膜每一处色彩、明暗细节。 相较于传统 CCD，CMOS 片内集成模数转换电路，模拟信号就地数字化，无需长距离模拟线缆传输，大幅降低线路噪声；传感器采用高动态范围感光设计，可同时捕捉强光反光区域与褶皱暗处细节，不会出现局部过曝、暗区全黑丢失病灶信息的问题，也是设备实现 1080P 及以上高清输出的核心硬件基础。

（三）前端微型电路信号预处理

传感器后方配套毫米级微型驱动电路板，集成低噪声放大电路、白平衡校正前置模块。原始光电信号在镜头端完成一级降噪放大，弱化镜身长线缆传输带来的电磁干扰；同时实时采集画面三原色基准数值，提前完成基础白平衡校正，避免后端主机校正出现色彩滞后，保证动态插入过程中黏膜红色不会出现偏黄、偏紫失真。处理后的数字信号通过专用屏蔽同轴线缆，稳定传输至摄像主机运算单元。

四、摄像主机数字信号处理科学逻辑

前端传回的原始数字图像信号存在噪点、边缘模糊、动态拖影、色彩层次缺失等问题，摄像主机相当于整套设备的 “数字大脑”，依靠嵌入式实时图像处理算法，基于数字图像矩阵运算完成多层优化，最终输出可供临床诊断的标准高清画面。

（一）模数信号归一化与多级降噪

主机接收前端数字信号后，首先完成信号解码与矩阵归一化，将像素电荷数值统一转化为 0-255 标准色彩灰度矩阵。针对肠液反光、线缆电磁干扰产生的椒盐噪点、高斯噪点，主机采用空域自适应降噪算法：区分黏膜病灶纹理与随机噪点，对无细节平滑区域高强度降噪，微血管、息肉边缘区域降低降噪强度，做到消除画面颗粒感的同时，不抹平微小病变纹理，兼顾画面干净度与细节完整性。

（二）边缘增强与动态防抖运算

肠道蠕动、镜身手持移动会造成画面动态模糊，主机内置帧间运动补偿算法，对比前后相邻两帧图像像素位移，自动抵消小幅抖动带来的拖影，实现画面动态稳定。 同时通过差分梯度运算提取图像边缘像素梯度值，适度提升病灶、血管、黏膜褶皱边缘对比度，强化微小隆起、糜烂的边界辨识度；算法采用非锐化掩膜分层处理，仅强化组织自然轮廓，不会产生人工白边伪影，杜绝算法过度处理造成的误诊。

（三）色彩重建与多光谱模式切换

人体直肠黏膜诊断高度依赖红色系色彩分层，主机内置专用肛肠色彩还原曲线，校正光学传导过程中的光谱损耗，区分正常淡粉黏膜、炎症充血鲜红、溃疡暗红、恶变组织暗红灰变等细微色差。 主机通过电控电路切换 NBI 窄带成像、白光普通成像双模式：白光模式完整还原黏膜真实色彩用于全景筛查；NBI 模式调用存储的双通道光谱算法，单独渲染蓝、绿波段血管图像，两种模式可一键瞬时切换，帧延迟控制在毫秒级，不中断临床实时观察。处理完成后的无压缩高清数字视频流，通过医用 SDI 高清接口输出至专业显示器，保证画面无压缩损耗、无延迟卡顿。

五、显示与病案存储系统配套技术原理

经过主机优化的高清图像最终输送至医用级显示器，配套工控工作站完成影像留存与量化分析，整套链路依托数字视频存储、图像几何运算原理服务临床诊断记录。 医用肛肠专用显示器采用广色域医用面板，色彩校准符合内镜诊断标准，杜绝民用显示器色域不足造成的黏膜色差误判；支持画中画同步显示白光、NBI 对比图像，方便医生实时对照观察病灶微血管形态。 工作站配套内镜专用病案软件，内置图像几何测量算法，可对屏幕内息肉、溃疡自动计算直径、面积，依靠像素比例尺换算真实病灶尺寸；脚踏采集开关通过触发中断信号，瞬时冻结当前高清帧图像，无运动模糊，同步存储无损原图至本地数据库，支持全程视频分段录制、图文报告模板自动生成，影像数据以无损格式存档，长期调取不会出现画质衰减，满足复诊对比、教学存档需求。

六、整套系统成像完整工作流程梳理

冷光源主机输出过滤红外的宽谱白光，经石英光纤全反射传导至内镜先端，匀光透镜将光线均匀投射至直肠、乙状结肠黏膜表面；

黏膜组织反射光线逆向进入前端多组非球面物镜，将腔内实景精准成像于 CMOS 光电传感器感光靶面；

传感器依靠光电效应把光强弱转化为像素电信号，前端微型电路完成前置降噪与基础白平衡校正，数字信号经屏蔽线缆传输至摄像主机；

主机对原始图像矩阵执行多级降噪、动态防抖、边缘增强、色彩重建运算，按需切换白光 / NBI 光谱成像模式，输出无损高清数字视频流；

高清视频传输至医用显示器实时可视化，医生同步操作镜身探查全段肠腔；通过脚踏开关采集病灶图像，工作站完成影像测量、存储与诊断报告生成。

高清电子直乙肠镜的成像能力，是几何光学、光纤全反射、半导体光电效应、数字图像矩阵运算多类基础物理、电子原理协同落地的成果。区别于传统光学硬镜依靠肉眼直视成像的局限，这套数字化分层构架把肠腔微小病灶的视觉信息转化为可量化、可留存、可增强的高清数字图像，从光路照明、前端传感、信号处理全链路解决黏膜细节丢失、色彩失真、视野盲区等临床痛点。随着微型感光芯片、实时图像处理算法持续迭代，高清成像体系还将融合多光谱荧光、腔内三维重建技术，进一步提升直肠、乙状结肠早期病变检出能力，为肛肠疾病无创精准筛查提供更完善的技术支撑。
